Mouth Wipe Module for K2 Plus

Descripción

Pasos de desmontaje

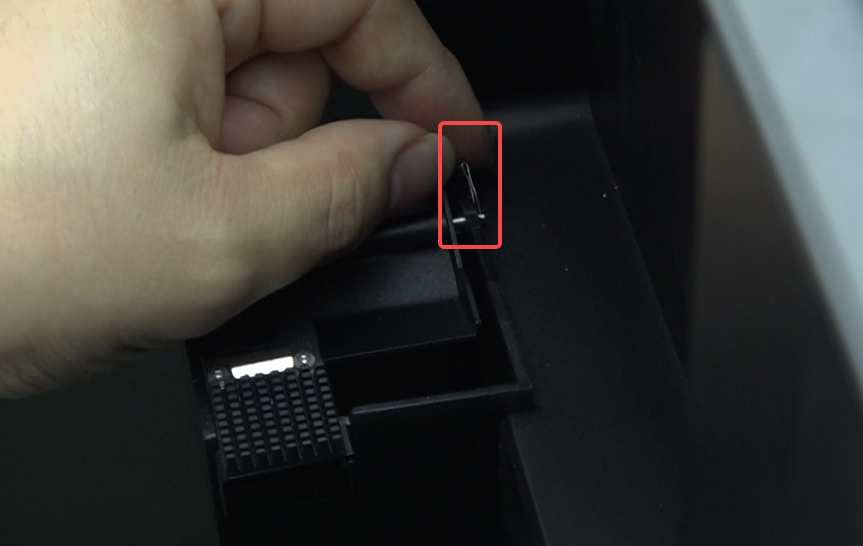

1. Retire el enganche/pasador

Enderece el pasador que sujeta el módulo limpiaparabrisas y retírelo.

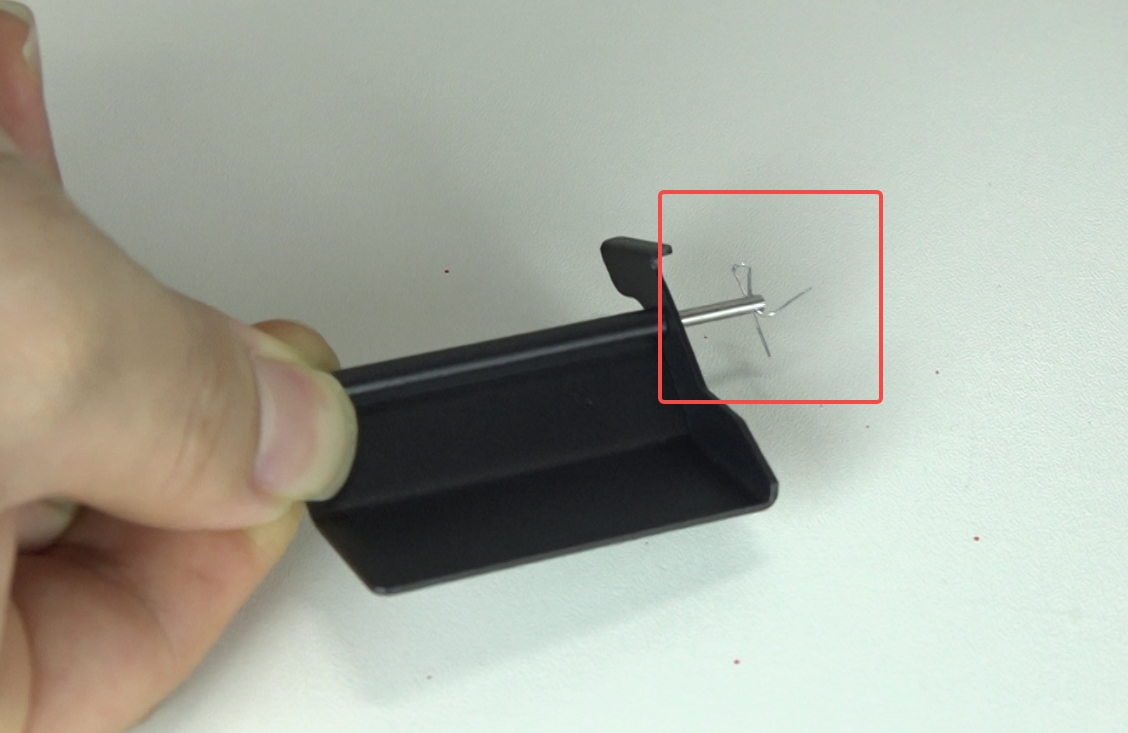

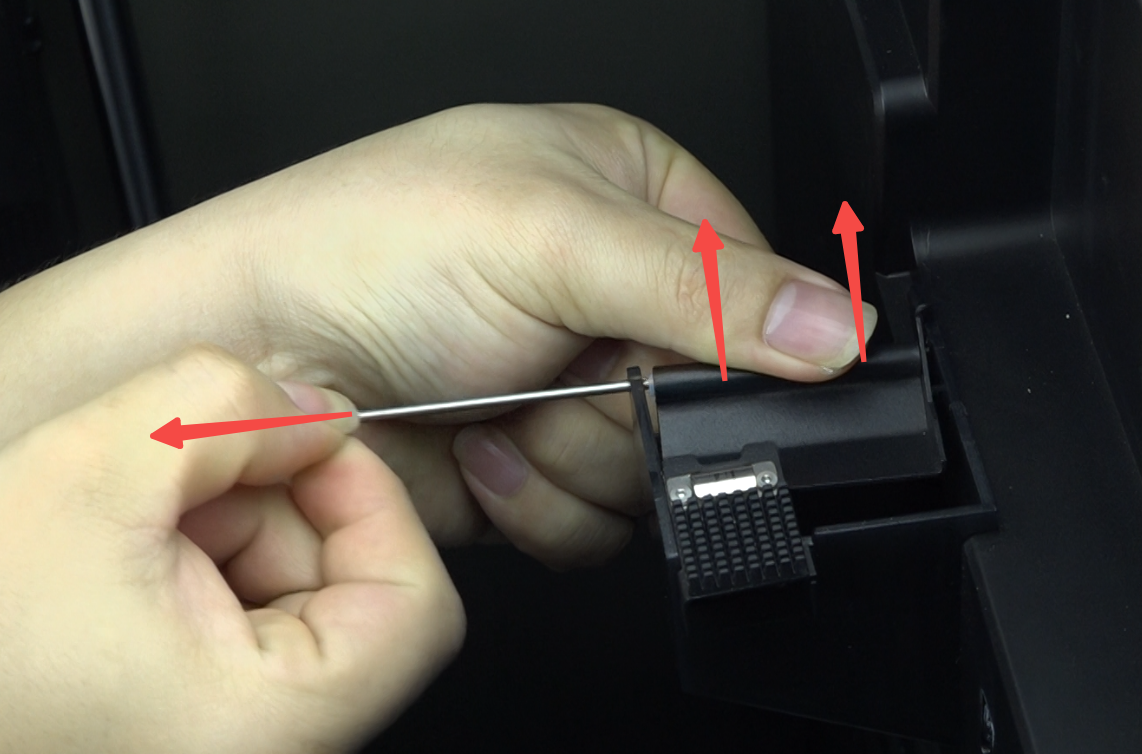

2. Retire el eje de rotación y el protector de desechos

Separe el eje de rotación y el protector de desechos del conjunto del limpiador de boquillas.

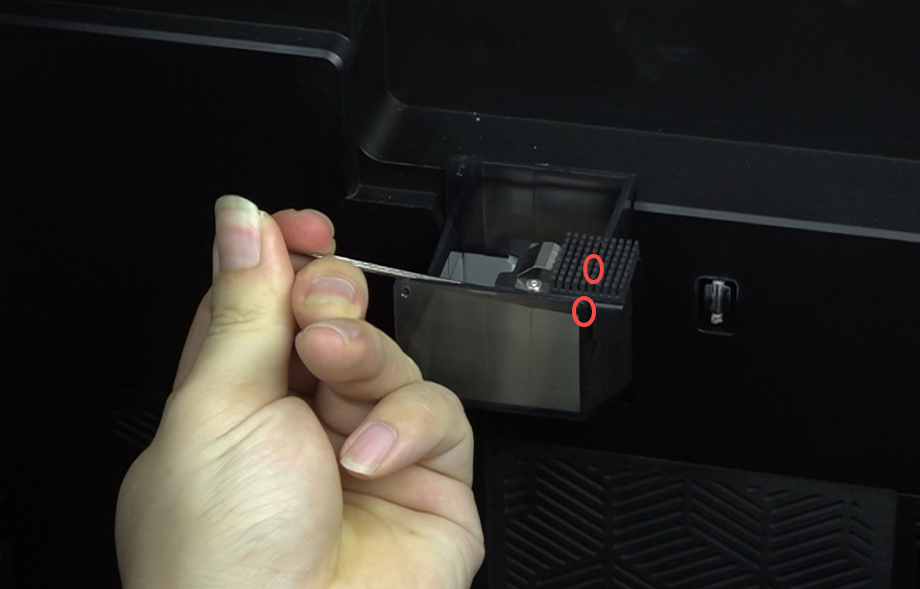

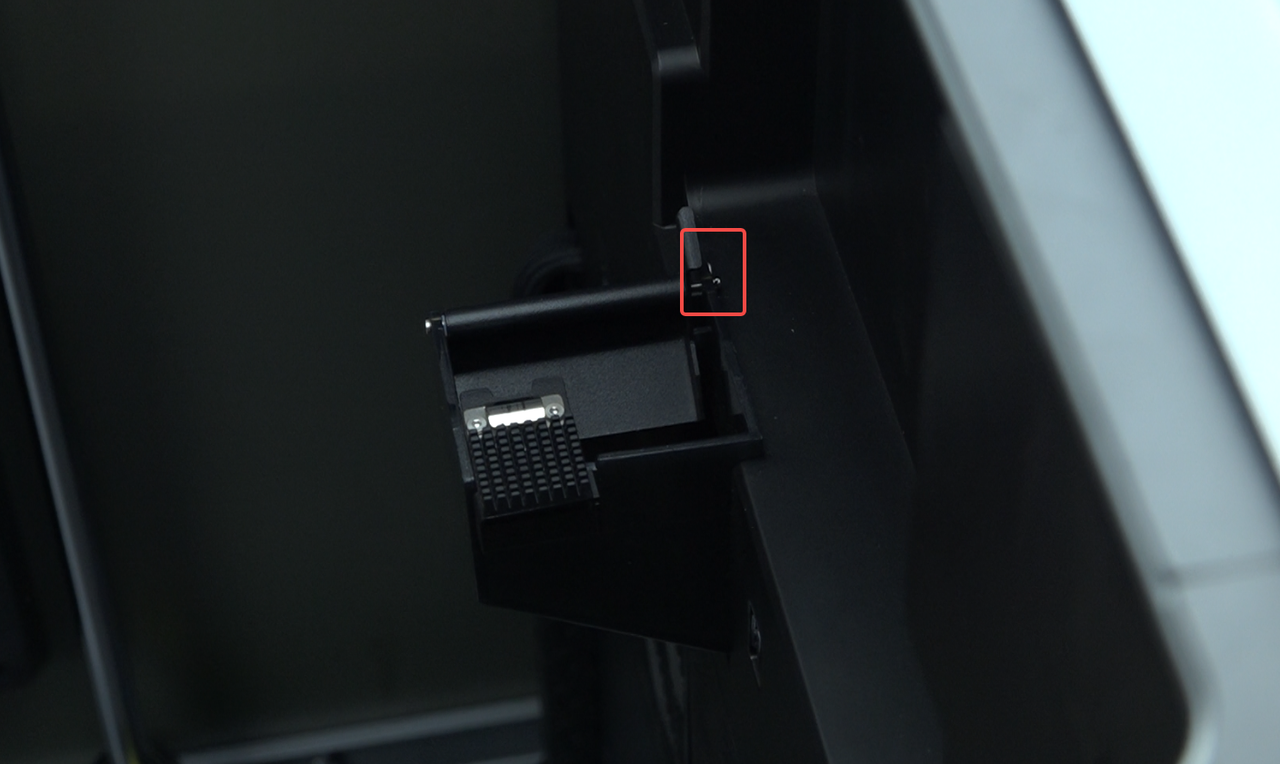

3. Desatornille el módulo limpiaparabrisas

Utilice una llave hexagonal H2.0 para quitar los dos tornillos M3 ubicados en el lado interior del conducto de desechos.

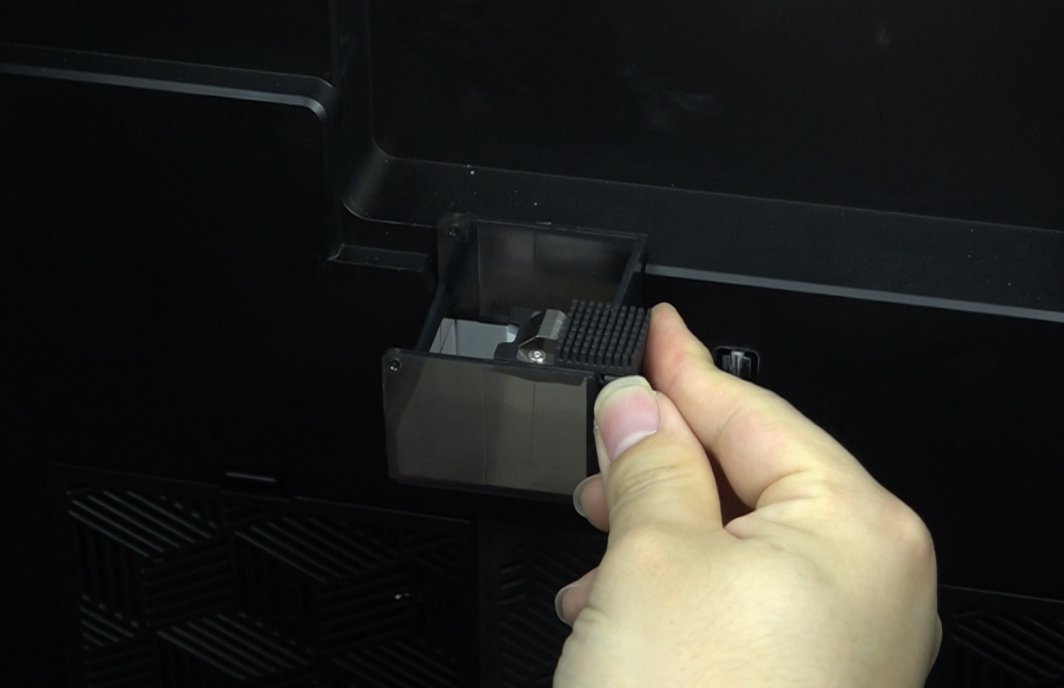

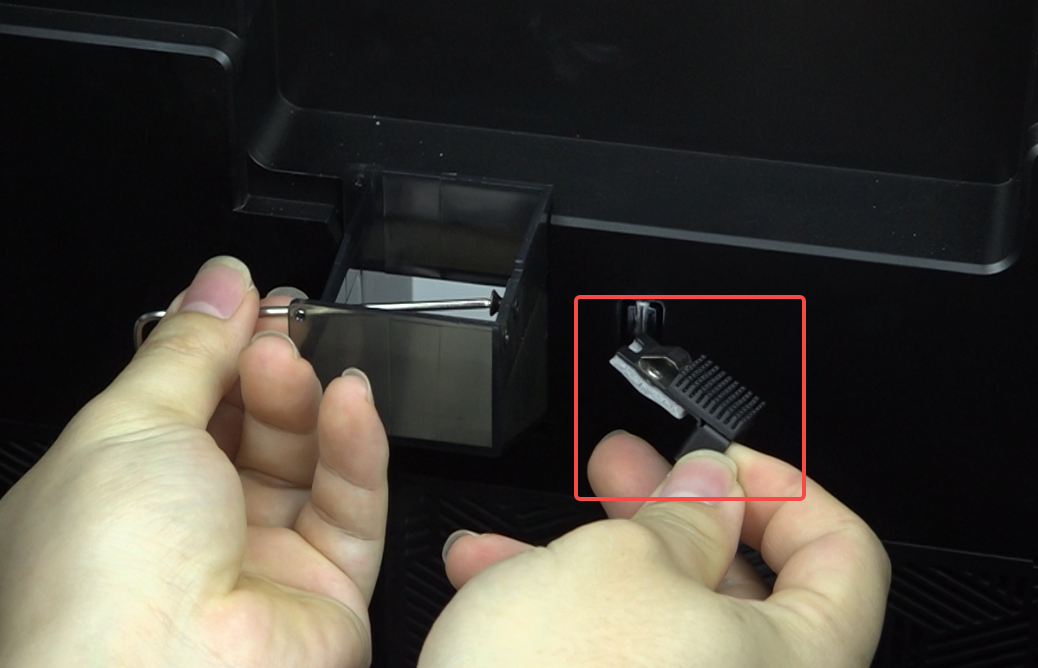

4. Retire el módulo limpiaparabrisas dañado

Extraiga por completo el módulo limpiaparabrisas viejo y dañado.

Pasos de instalación

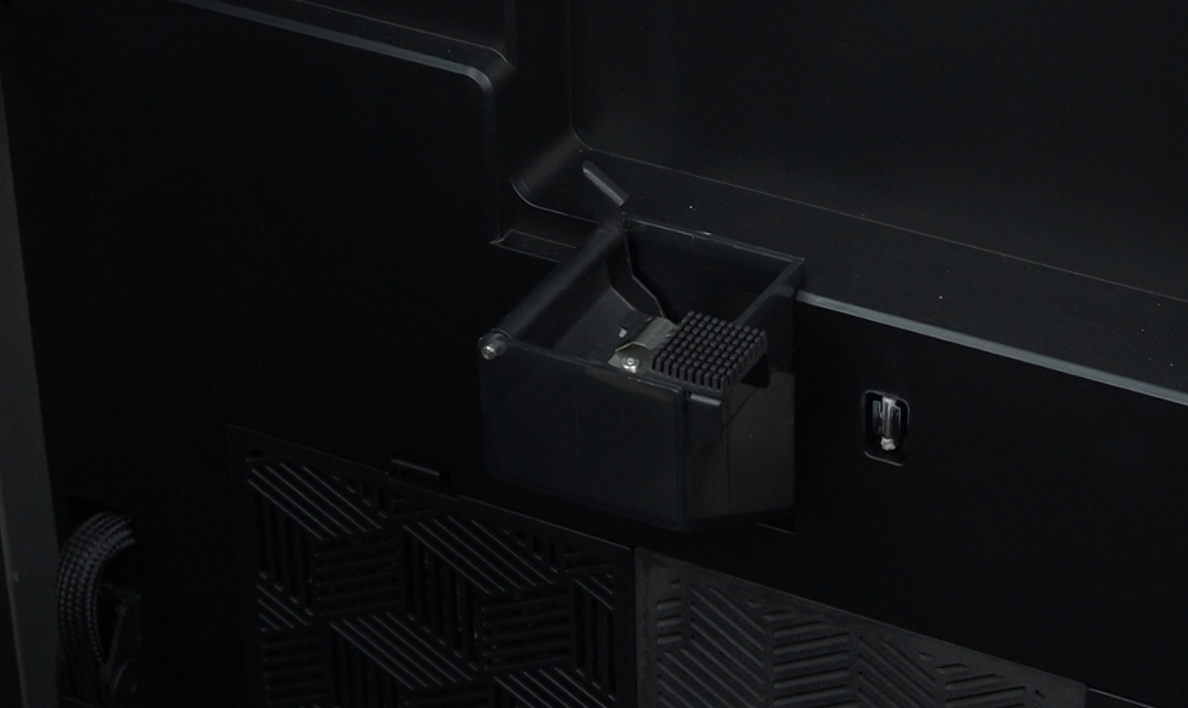

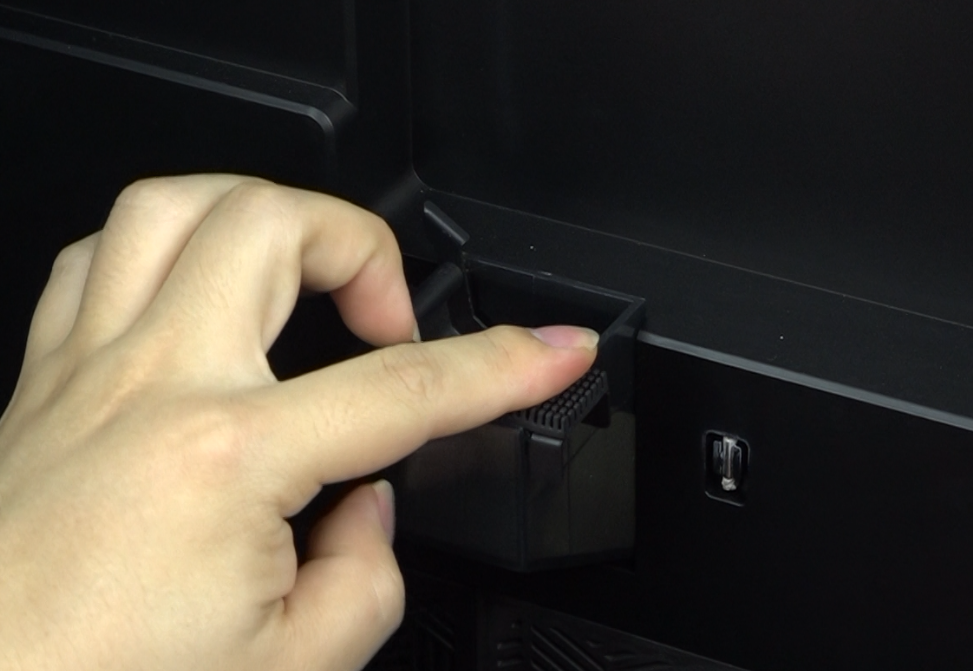

1. Coloque el nuevo módulo limpiador de boquillas

Coloque el nuevo limpiador de boquilla en el lado derecho del conducto de desechos, asegurándose de que los orificios roscados miren hacia afuera.

2. Fijar con tornillos

Usando la llave hexagonal H2.0, fije el módulo con los dos tornillos M3.

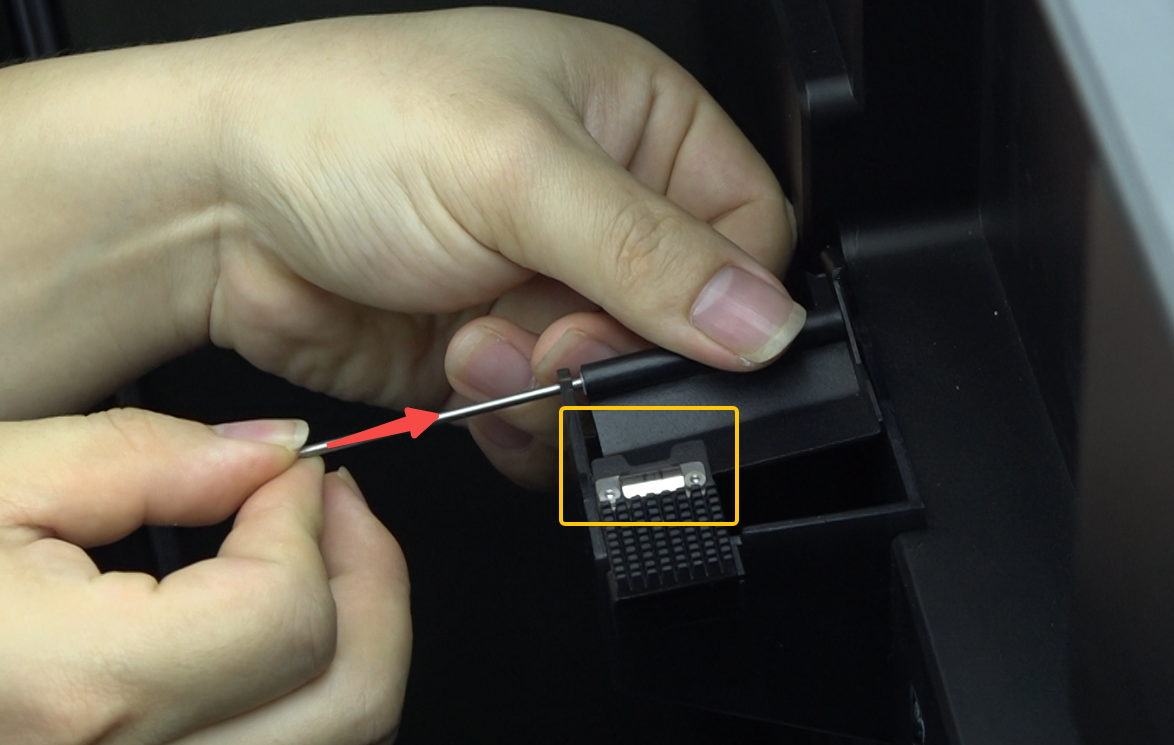

3. Vuelva a colocar el protector de desechos y el eje de rotación.

Coloque el protector de desechos debajo del limpiaparabrisas, alinee los orificios e inserte el eje de rotación.

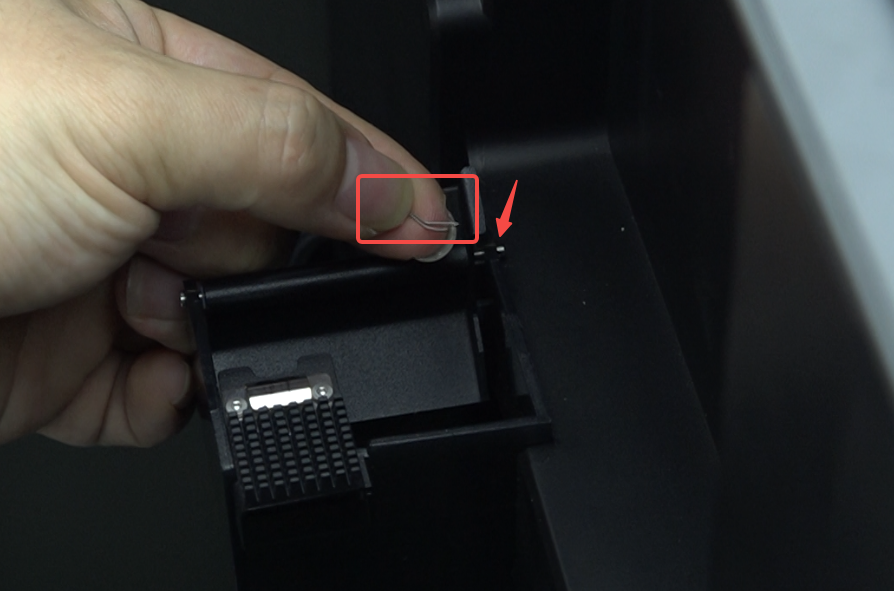

4. Asegure con el enganche/pasador

Inserte el enganche/pasador y dóblelo para bloquearlo en su lugar.

Parte 2: Reemplazo de la cinta adhesiva

Si la cinta adhesiva del módulo limpiador de boquillas está desgastada o dañada, siga estos pasos:

Pasos para la eliminación

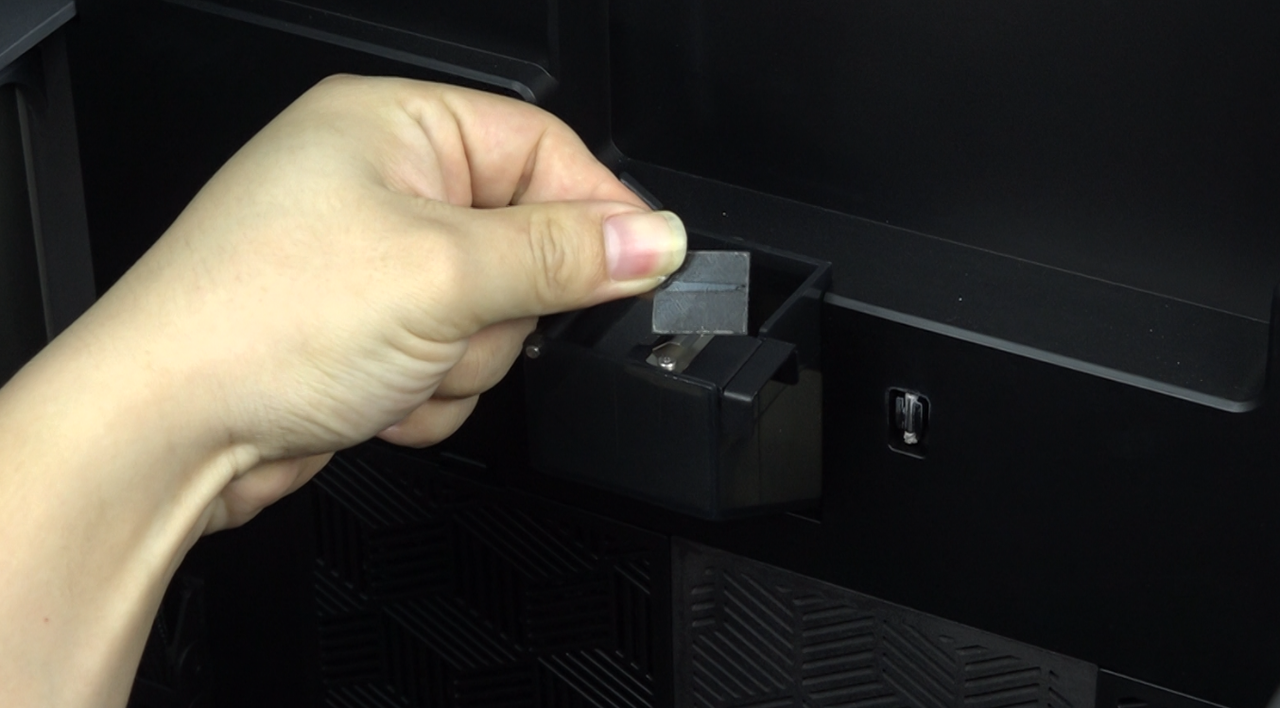

Quitar la cinta vieja

Retire con cuidado la cinta desgastada o dañada de la base del limpiaparabrisas.

Pasos de instalación

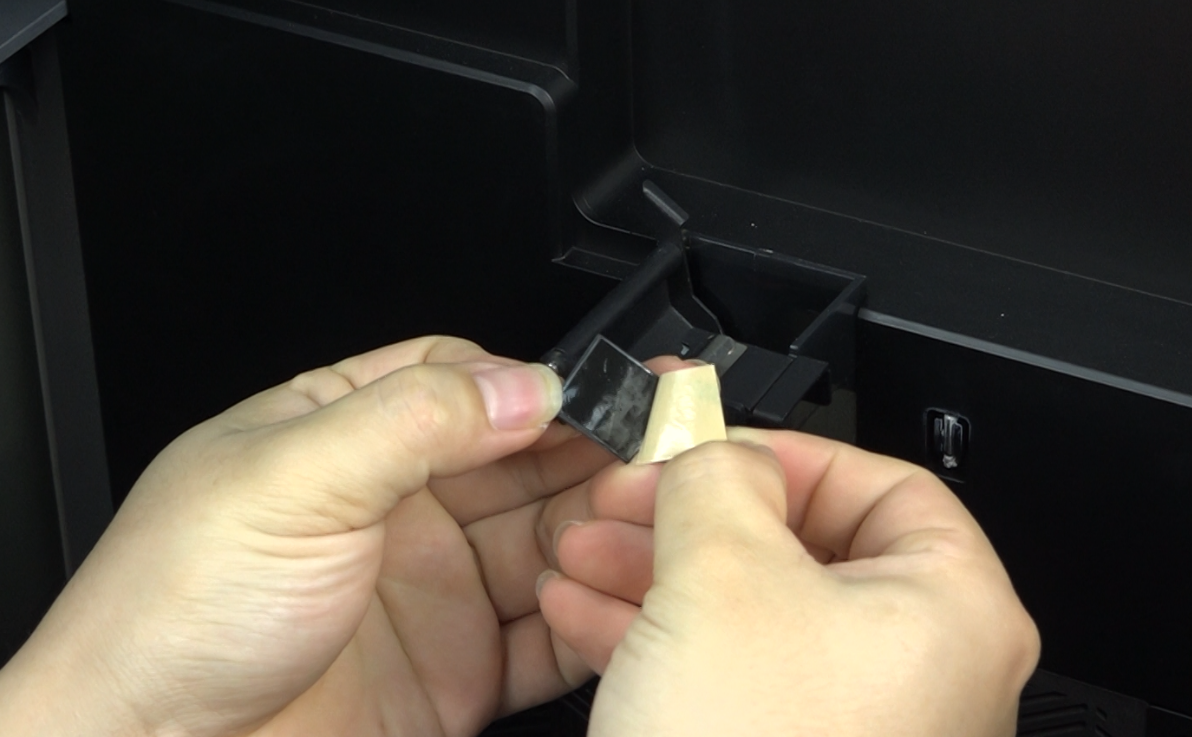

Coloque la cinta nueva

Retire la película protectora de la cinta adhesiva de repuesto y colóquela firmemente sobre la base del limpiador de boquillas.

Consejo de mantenimiento

• Inspeccione periódicamente el módulo limpiador de boquillas para garantizar un funcionamiento suave y una buena calidad de impresión.
• Reemplace la cinta adhesiva si observa signos de desgaste o daños.
